 QGL(S)系列单向双向潜水贯流泵
/uploadfiles/60.247.152.80/webid777/source/201803/2013112114401291.jpg
  •  效劳热线:
  •  分享到:
    • QGL(S)系列单向双向潜水贯流泵

  产品详情

    尊龙凯时【官方网站】人生就是搏! 产品简介

      QGL QGLS系列单向、双向潜水贯流泵是将潜水电机手艺与贯流泵手艺团结而爆发的新型机电一体化产品,既坚持了贯流泵自己的优点,又战胜了古板贯流泵电机冷却、散热、密封、装置等难题。

    尊龙凯时【官方网站】人生就是搏! 主要用途及特点

      贯流泵工况适用于大流量、低扬程场合,主要用于雨水排放、工农业送水、区域调水、尤其适用于排涝与浇灌综合思量的水利、防洪工程。如接纳双向贯流泵,仅需改变电机的转向,即可实现正向抽水、反向排水。

      该产品具有以下特点:

      1、 进、出水扬程损失小,泵站装置效率高;
      2、 相同工况下,电机功率设置小,运行用度较低;
      3、 水泵基础下无需设吸水槽,开挖量;
      4、 泵管平直,相宜作废上部高峻厂房,也可以不建厂房,用汽车吊装来取代牢靠式行车;
      5、 节约开挖量、土木匠程费、修建工程费,镌汰装置面积,节约泵站工程总造价30-40%;
      6、 装置快捷、装置利便。

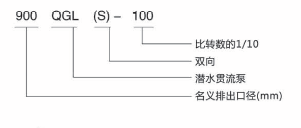

    尊龙凯时【官方网站】人生就是搏! 型号说明

    尊龙凯时【官方网站】人生就是搏!

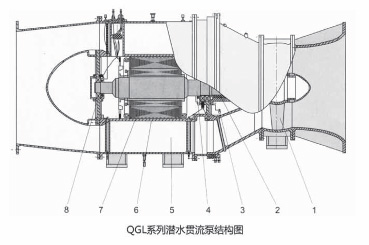

    尊龙凯时【官方网站】人生就是搏! 结构说明

    尊龙凯时【官方网站】人生就是搏!

      潜水贯流泵为卧式结构,从泵入口看,叶轮逆时针偏向旋转。

      1、叶轮

      叶轮接纳先进的水力模子换算所得,性能优良、稳固、成熟。选择较小的nD值,抗汽蚀性能好,确保运行平稳。

      2、轴密封

      较小的产品接纳两套自力的机械密封,较大的产品接纳层状剪切填料密封或与机械密封以下差别的密封组合形式顺应差别
      3、监测装置

      潜水贯流泵装有多道;ぷ爸,可把引线引至电控箱。;ぷ爸糜校汗亍⑷毕唷⒆呗⒊隆⑽露取⒔水;さ龋ㄊ颖玫慕峁共畋鸲胁畋穑。

      4、泵/电机轴

      小型泵与电机同轴,结构紧凑,轴伸只管缩短,并提高刚度,从设计上将挠度控制在允许规模内,运行时振动小,密封和轴承寿命更长;大型泵接纳齿轮变速结构。

      5、过水流道

      接纳CFD与实验要领相团结,确定流道流线形状,包管运行高效。

      6、冷却

      电机外壳直接将热量传到周围介质中并被周围的水流带走。大功率高压电机,接纳内风道散热手艺,使得三相绕组温升低、温度场漫衍匀称。

      7、电机

      高性能鼠笼式感应电机,特殊为潜水泵设计制造,切合GB755标准。绝缘品级F级,最高事情温度可达135℃。视功率差别:可接纳380V、660V、3kV、6kV、10kV等电压品级,对高电压电机接纳两次VPI绝缘工艺,确保绝缘可靠。

      8、轴承

      轴承接纳转动轴承,能够遭受所有的轴向和径向负荷,并完全与泵运送的介质脱离。

    尊龙凯时【官方网站】人生就是搏! 装置形式与尺寸

      潜水贯流泵一样平常接纳干式装置(泵坑内无水,机组周围是干的,可以举行正常维护)。两头与管道接纳伸缩节相连。其装置系统为预埋钢钣、地脚螺栓、两只伸缩节。预埋钢板为一次预埋件,预埋时须将混凝土中钢筋与钢板下部插筋焊接;地脚螺栓既可以一次预埋,也可以二次预埋;两头伸缩节为二次预埋件。

      装置时先将贯流泵放到预埋钢板上,再依据其位置将毗连螺栓与预埋板焊牢。若是地脚螺栓为一次预埋件,则以地脚螺栓作为定位依据,若是地脚螺栓要二次预埋,可在潜水泵就位后举行。然后依据设计图样,用楔铁调理贯流泵的高度,使其知足高程要求,最终将泵位置牢靠。泵运转时的轴向水推力由地脚螺栓和预埋钢板上的毗连螺栓遭受。

      接着将两只伸缩节与泵收支水端毗连,确定伸缩节位置,再将混凝土外露钢筋与伸缩节焊接,最后举行二次灌浆。

      磨练时如需要泵吊起,先关闭磨练门,将泵过水流道内的积水放掉,抽干泵坑,再将收支水两头的伸缩节松开,即可将泵吊离。装置时也只要反序举行。

    尊龙凯时【官方网站】人生就是搏! 其他相关先容

      差别用户有差别的需求,为此,我们还可以接纳差别的结构形式、水力结构、装置形式来知足这些工况要求。这些内容没有纳入前面章节,若有需要,可直接与本公司手艺部分联系。

      1、 差别结构
     。1) 电机与叶轮之间内置行星减速机
      将减速机内置在贯流泵内,使得电机、行星减速机、叶轮同轴线,就可以选取较高转速的电机,灯胆体的直径也可以减小,使贯流泵功率可以做得更大一些。对电机而言,功率因数也获得提高,本钱也有下降。
      这种结构的贯流泵,流量可从6m3到25m3之间,在流量从6m3到8m3之间时,究竟接纳直联式,照旧接纳内置减速机形式,要凭证用户要求确定。

     。2) 电机与叶轮接纳圆锥齿轮传动
      这种结构接纳正交圆锥齿轮传动,电机在水上运行,可以接纳通俗立式电机;泵内部结构较紧凑,密封和防渗漏问题都能很好地解决,磨练较利便,运行可靠。
      圆锥齿轮传动的贯流泵可接纳高速电机,这样可以使电机功率因数高一些,体积小一些。与内置减速机的贯流泵类似,这种结构的贯流泵可以从4m3到10m3。

      2、 S形叶片潜水贯流泵
      经常有一些排水泵站,常有补水要求:即装置要能正向抽排、反向抽补。这时有可能思量接纳形叶片的贯流泵。其优点是,使用时只要改变电机转向,就可以实现正反向抽送水,而无需把电泵拆卸掉头。
      由于形叶片举行反向抽水时,导叶的位置没有转变,以是比正向抽水效率会显着有所降低。并且由于叶轮设计时兼顾反向可以抽水,以是纵然在正向抽水时,也比同样转速、叶轮直径的通俗贯流泵效率低、流量小。现在这种水力模子种类较少,一样平常只宜用于扬程在2-5m场合。
    这种结构的潜水泵,适用于年运行时间不长,正反向抽水转变较频仍的场合。

    尊龙凯时【官方网站】人生就是搏! 供货规模

      潜水贯流泵成套供应,分必购件与选购件,必购件包括潜水贯流泵、预埋钢板、地脚螺栓、控制柜;选购件包括两只伸缩节(此件为必需件,由用户决议是否自购)、端子箱、拦污栅、敲门、启闭机及闸门、液位开关;易损件为O形密封圈、叶轮、轴承、电缆线、机械密封(或层状剪切填料密封)

    尊龙凯时【官方网站】人生就是搏! 订货须知

      1、 在条约中应注明准确的产品型号、性能参数(流量、扬程、电机功率、叶片装置角度)和使用电压。
      2、 控制柜应注明启动方法(直接启动、自耦降压启动、可控硅软启动)、液位控制方法(浮球液位、压力变送器数显液位)、装置形式(户外型、户内型)。
      3、 如需配端子箱,应注明是控制型,照旧接线型。
      4、 本公司潜水贯流泵电缆正常供货长度为10m,若用户有特殊需求,请予注明。
      5、 若有其它特殊要求,签署条约前请与本公司销售部分联系。

    尊龙凯时【官方网站】人生就是搏! 特殊说明

      在其它相关先容;中先容的内容,需另行与本公司销售部分联系。
