产品简介

QWL系列潜水螺旋泵是在引进外洋先进手艺基础上研制乐成的螺旋式无梗塞泵。尊龙凯时连系多年的设计、制造履历，经由若干次手艺刷新，形成了系列化的性能可靠、手艺成熟的潜水螺旋泵产品。该产品设计型谱化，具有用率高、防纠葛、无梗塞、高可靠性、自动耦合、自动控制和自动；さ纫幌盗械挠诺。泵的性能笼罩面广，泵与电机共轴，结构紧凑，低噪音，便于现场装置和维修。

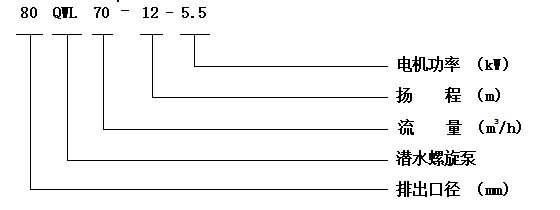

一、型号说明

二、产品特点

1、无梗塞性能显著

螺旋离心泵叶轮的通径大，加上导向和螺旋推进作用，使其通过性能很好，可以运送含固体颗粒及种种长纤维的液体，以及高粘度、高浓度液体，真正做到了无梗塞，不纠葛。

2、低紊流及柔性运送，无损性好

固液两相流逐渐向前推进，流动偏向无突然转变，流动平稳，其奇异的设计使该泵可以通过懦弱或易损物体而不致令其受损。对水果、蔬菜、绒状物、含晶状物的流体，甚至活鱼都能容易运送。近年来，尤其适合于运送活性污泥，并可以坚持活性污泥的特征。

3、效率高

螺旋离心运动使流体在比≡媒滑流动、低紊流，将水力损失降到最低水平，其效果就是直接降低能量消耗，效率高，降低运行用度；镌汰泵的磨损，降低维修保养用度，镌汰歇工期，节约本钱。

4、吸入性能好

；坏，低速的选取可以很好地提高水泵的汽蚀性能，纵然爆发局部汽蚀，泵仍能正常事情。并可抽送含气的液体，含宇量在15%以下时，泵的性能、振动基本不爆发转变。

5、无过载功率曲线

优选的水力设计使得水泵的功率曲线平展，曲线后手下沉，在正常运行中，不会泛起电机过载征象；同时流量——扬程曲线陡斜，相关于扬程转变，流量转变很小，从而能包管水泵平稳地运行。

三、产品适用规模

QWL系列潜水螺旋泵的焦点部件叶轮接纳螺旋叶片和离心叶片相连系的一体化结构设计，这种泵是容积泵和离心泵的组合，故称为螺旋离心泵。主要适用于市政工程、污水处置惩罚、造纸、纺织、印染、工农业、医院、修建、宾馆、饭店等行业，用于运送带固体颗粒及种种长纤维的废水、都会生涯污水和雨水，还包括高浓度、高粘度液体的运送。

四、使用条件

1、运送介质温度：0～+1000C；

2、运送介质PH值为4~10；

3、运送介质的最高浓度：①纸浆——12%以下；②带固体污水——13%以下；③泥浆——14%以下；④纤维浆——14%以下；

4、电压380V、50Hz（其它电压、频率可按条约制造）；

5、潜水深度：最深20m。

五、结构说明

QWL系列潜水螺旋泵的水力部分主要有出水蜗壳、吸水口、叶轮组成；出水蜗壳由吸入盖和蜗壳两部分组成。吸入盖部分的叶轮，爆发螺旋推进作用，蜗壳部分的叶轮像一样平常离心泵爆发离心作用，叶片入口的锐角部分将杂物导向轴心周围，再使用螺旋作用使之沿轴线推进。

六、订购须知

①.在条约中应注明确的产品型号、产品名称、装置形式、性能参数（流量、扬程、电机功率）和使用电压；

②.控制柜应注明启动方法（直接启动、自耦降压启动、可控柜软启动）、液位控制方法（浮球液位、压力变送器数显液位）、装置形式（户外型、户内型）；

③.如需配端子箱，应注明是控制型，照旧接线型；

④.在“供货规模”中需由用户确定的尺寸应实时提供；

⑤.在公司正常供货长度：7.5kW以下水泵电缆长6m,其余为10m,导轨长为3m,如用户有特殊要求，请予注明；

⑥.若有其它特殊要求，签署条约前请与尊龙凯时泵阀销售部分联系。
